PE – CONDUTTORE DI PROTEZIONE
Questo simbolo non è un componente, ma un conduttore di colore giallo-verde
I simboli funzionali permettono di rappresentare in modo semplice e immediato i principali componenti di un impianto elettrico.

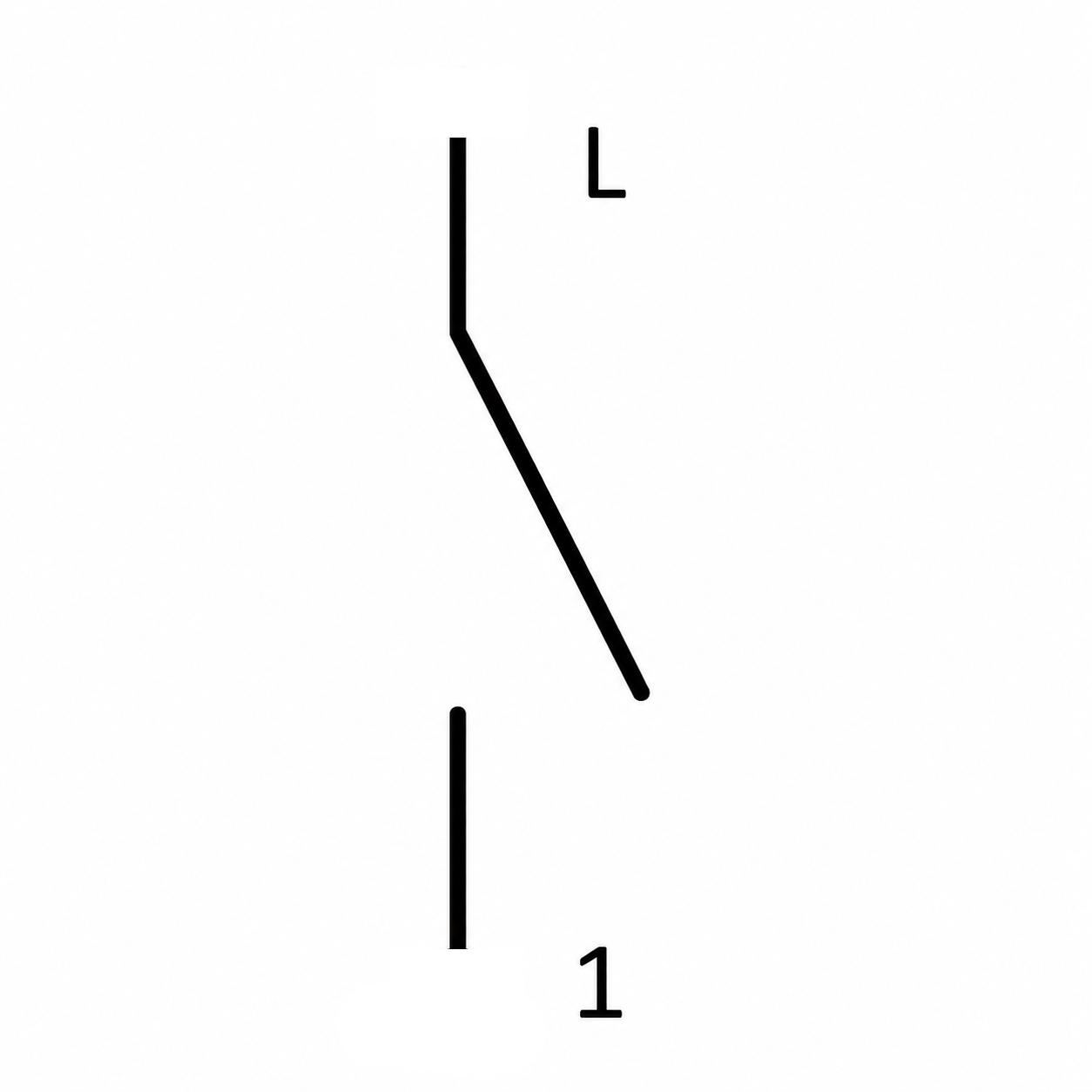

INTERRUTTORE
Dispositivo elettrico che apre o chiude un circuito, interrompendo o lasciando passare la corrente. Si utilizza normalmente per accendere o spegnere una o più lampade (utenza / carico / utilizzatore) da un solo punto.

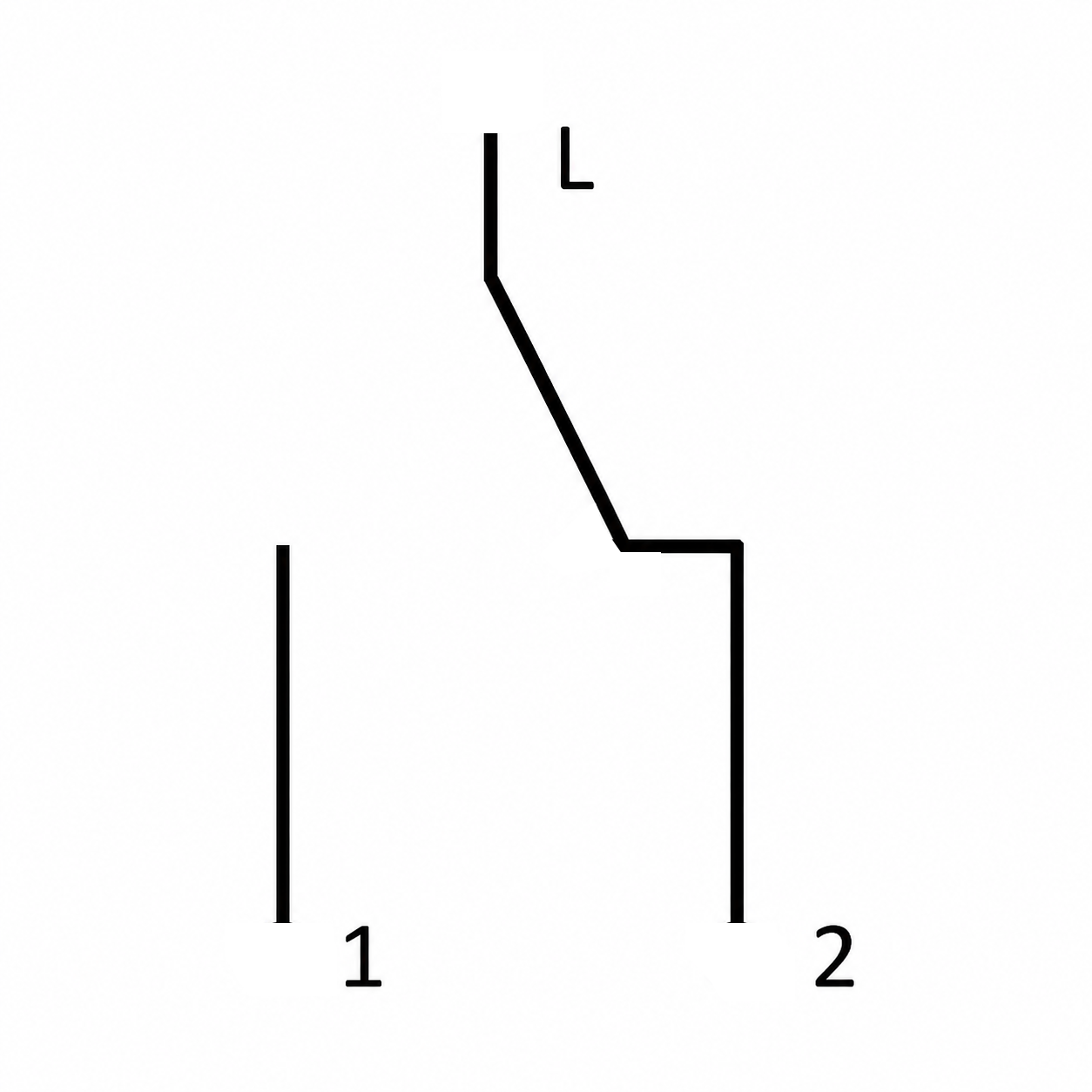

DEVIATORE
Dispositivo elettrico che devia il percorso della corrente da un contatto a un altro. Si utilizza normalmente, insieme a un secondo deviatore, per accendere o spegnere una o più lampade (utenza / carico / utilizzatore) da due punti diversi.

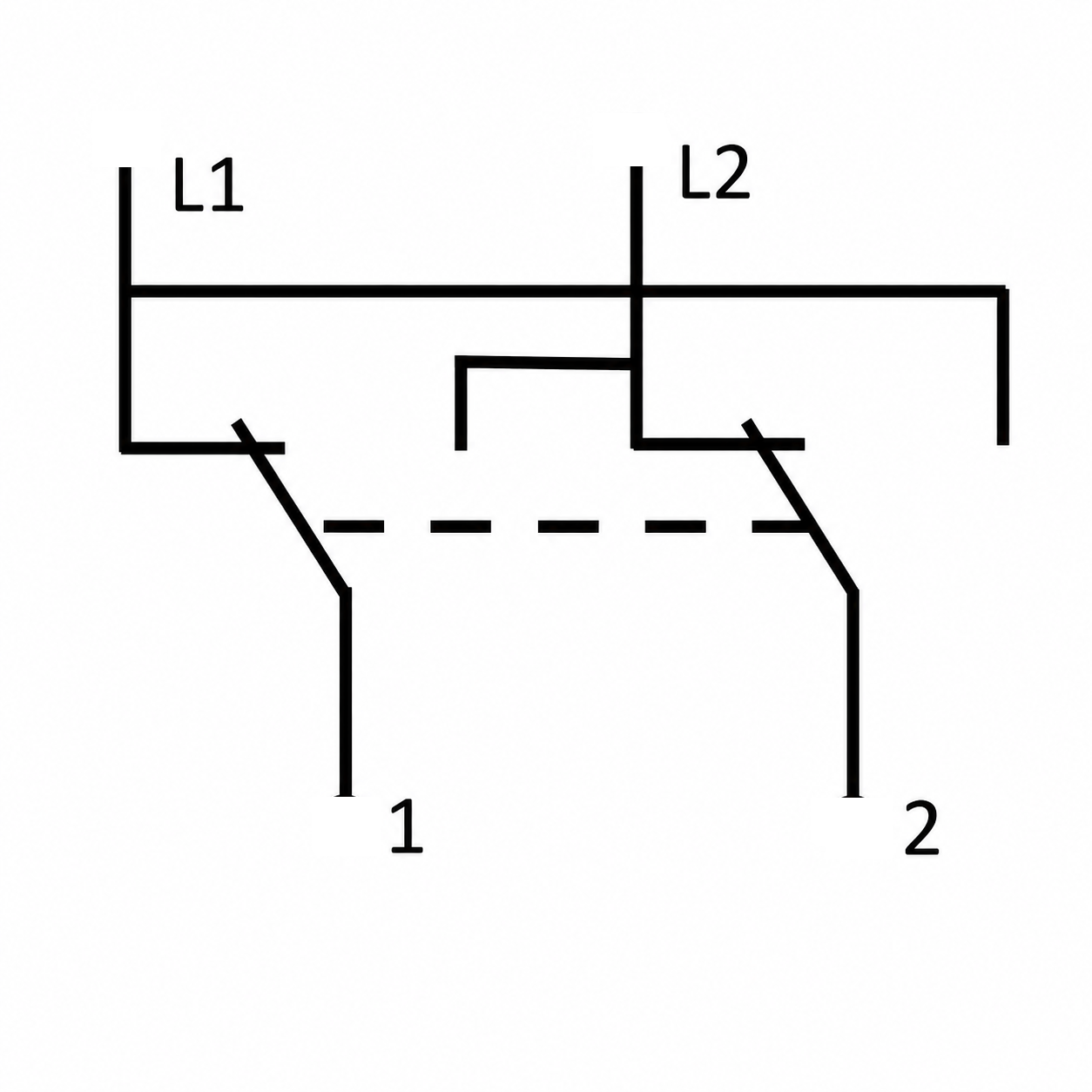

INVERTITORE
Dispositivo elettrico che, a seconda della posizione, mantiene oppure incrocia i due collegamenti tra ingresso e uscita. Si utilizza normalmente inserito tra due deviatori per accendere o spegnere una o più lampade (utenza / carico / utilizzatore) da tre o più punti diversi.

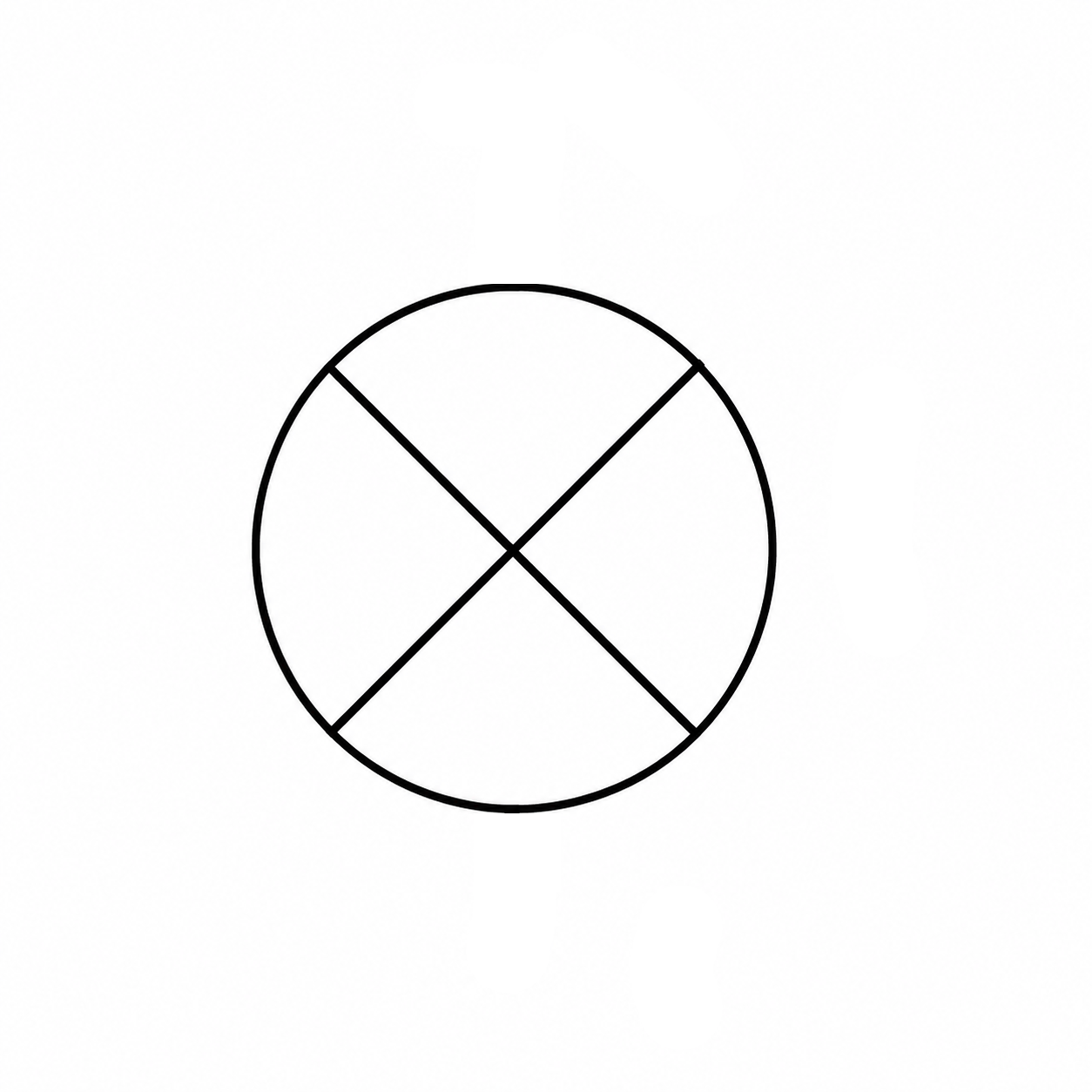

LAMPADA
Sorgente luminosa elettrica che produce luce quando viene alimentata elettricamente.

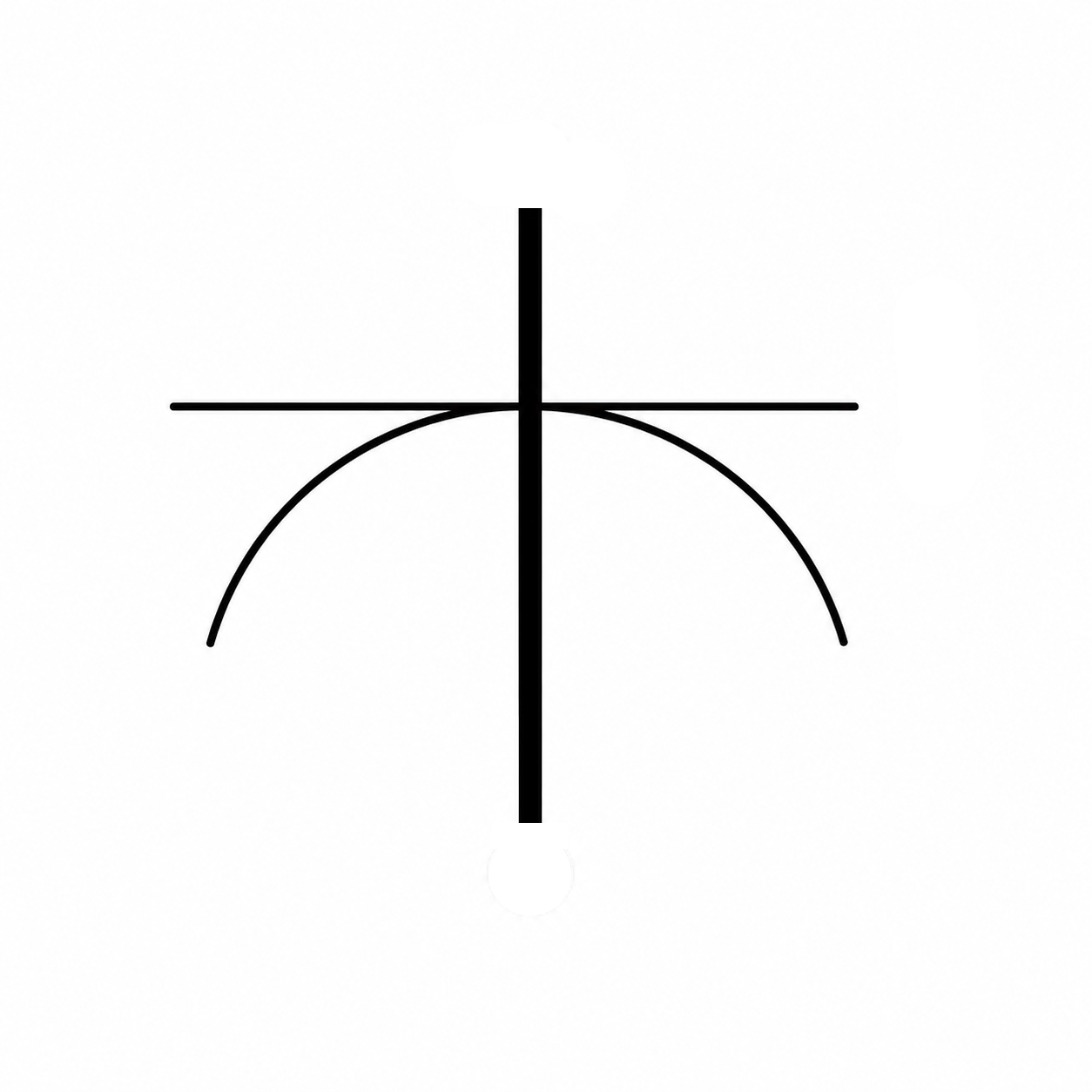

PRESA
Dispositivo dell’impianto nel quale viene inserita una spina per collegare un apparecchio (utenza / carico / utilizzatore) all’alimentazione elettrica.

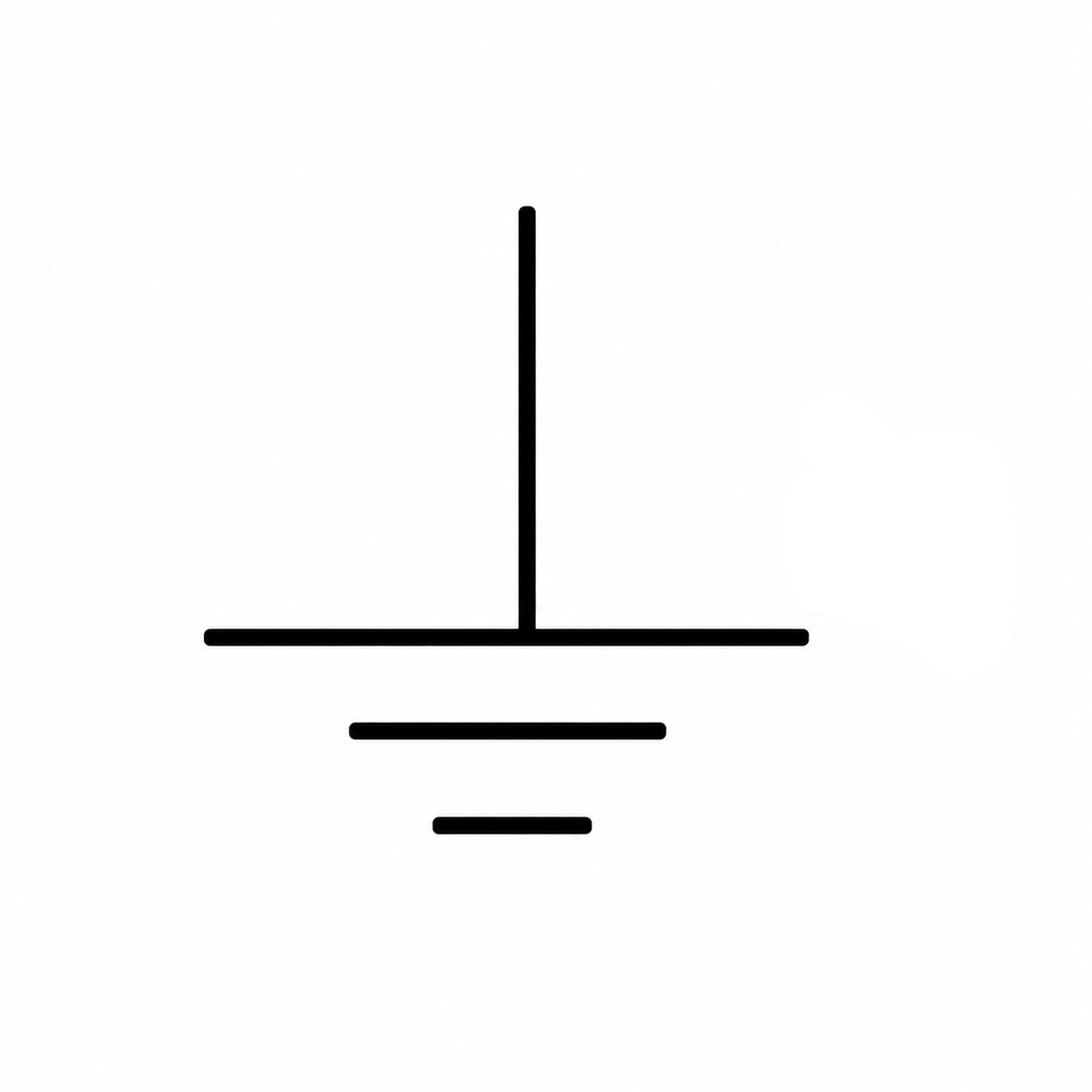

PE – CONDUTTORE DI PROTEZIONE
Conduttore utilizzato per la sicurezza elettrica. Collega le masse e le parti conduttrici che devono essere protette e, in caso di guasto verso massa, permette alla corrente di guasto di circolare e alle protezioni di intervenire.

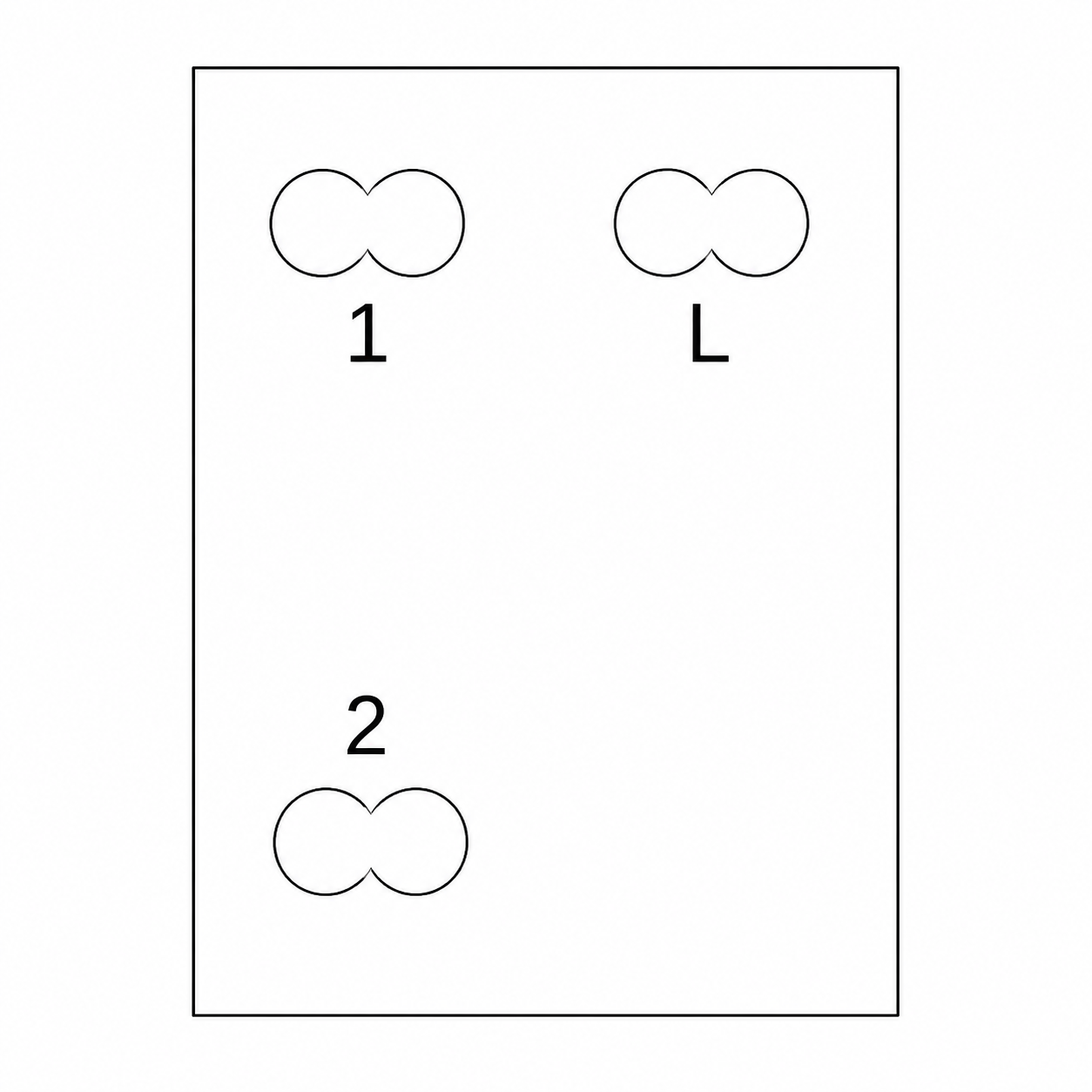

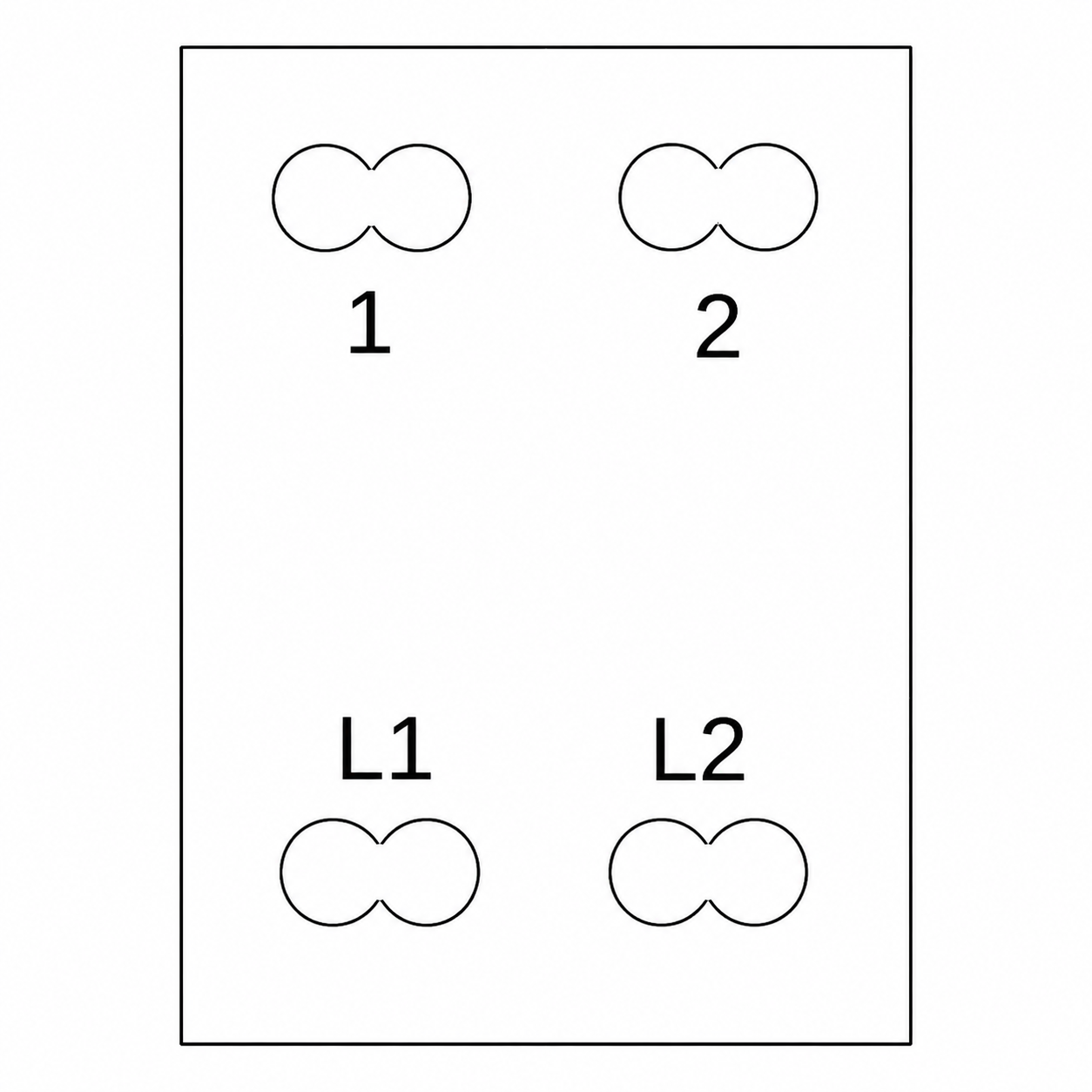

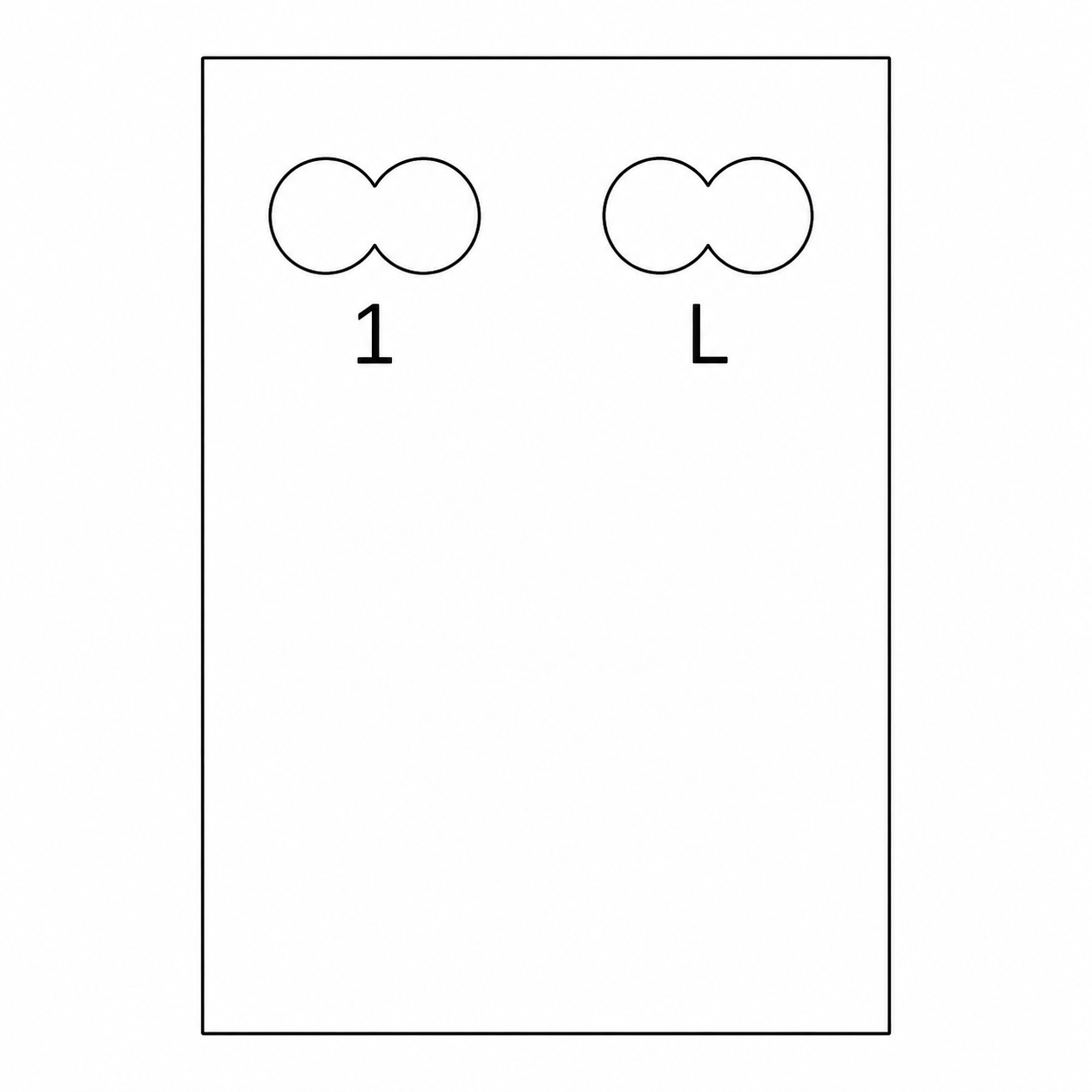

La siglatura dei morsetti (L, 1, 2, L1, L2) è riferita alla serie BTicino rappresentata e non costituisce una disposizione universale dei morsetti.
