Negli impianti elettrici civili una o più lampade possono essere comandate da uno, due o tre punti mediante circuiti di tipo interrotta, deviata e invertita.
Negli schemi la fase è indicata con F, mentre il neutro è indicato con N. Il neutro raggiunge direttamente il punto luce, mentre il comando viene realizzato sul conduttore di fase.
I colori utilizzati negli schemi servono a distinguere i diversi conduttori. Per la fase si utilizzano marrone, nero o grigio; il blu è riservato al neutro, mentre il giallo-verde è riservato al conduttore di protezione. Per navette e ritorni possono essere utilizzati altri colori, per esempio bianco, viola, rosa o rosso.
INTERROTTA
L’interrotta permette di accendere e spegnere una o più lampade da un solo punto.
La fase F arriva all’interruttore. Dall’uscita dell’interruttore parte il ritorno lampada, che raggiunge il punto luce. L’altro terminale della lampada è collegato direttamente al neutro N.
Quando l’interruttore è aperto il circuito è interrotto e la lampada è spenta. Quando l’interruttore è chiuso il circuito è alimentato e la lampada è accesa.

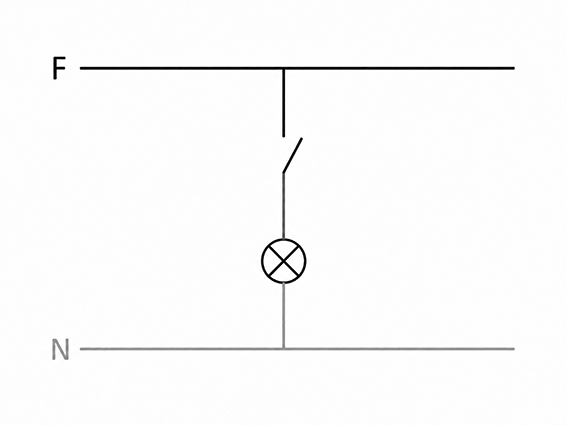

Interrotta
DEVIATA
La deviata permette di comandare una o più lampade da due punti diversi.
Il circuito utilizza due deviatori. La fase arriva al morsetto comune del primo deviatore. I due deviatori sono collegati tra loro mediante due conduttori chiamati navette. Dal morsetto comune del secondo deviatore parte il ritorno lampada.
Azionando uno qualsiasi dei due deviatori si cambia il collegamento tra le navette e quindi lo stato della lampada.
Deviata
INVERTITA
L’invertita permette di comandare una o più lampade da tre punti.
Il circuito utilizza due deviatori e un invertitore. La fase arriva al primo deviatore; le due navette raggiungono l’invertitore e da questo proseguono verso il secondo deviatore. Dal secondo deviatore parte il ritorno lampada.
L’invertitore scambia i collegamenti tra le due navette. Azionando uno qualsiasi dei tre dispositivi cambia il percorso elettrico del circuito e quindi lo stato della lampada.

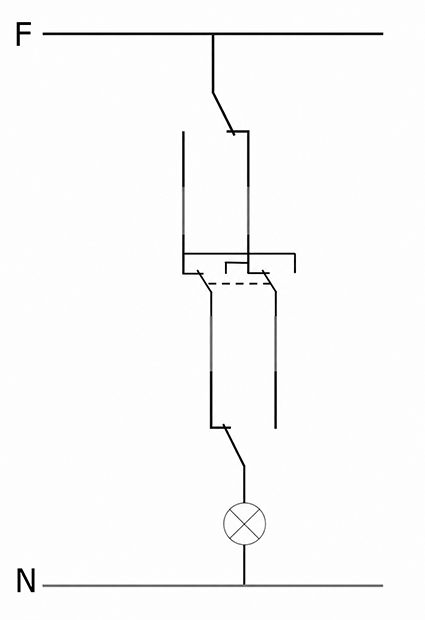

Invertita
COMANDO DA PIÙ DI TRE PUNTI
Per comandare una o più lampade da più di tre punti, si inseriscono altri invertitori tra i due deviatori. Per ogni punto di comando aggiuntivo si aggiunge un invertitore.
Norme di riferimento: CEI 64-8:2024; CEI EN IEC 60445:2022; CEI-UNEL 00722:2002.
Nota: gli schemi rappresentano il funzionamento dei conduttori attivi. Il conduttore di protezione PE deve comunque essere presente nell’impianto e collegato alle masse.
